一、引言
这是我们计算机组成原理的最后一部分内容啦，再加加油，胜利就在眼前！
二、I/O接口
I/O控制器，也称I/O控制器、设备控制器，负责协调主机和外设之间的数据传输。
功能
- 地址译码和设备选择
- 解决主机和外设时序配合问题，协调不同工作速度
- 数据缓冲：数据缓冲寄存器（DBR）
- 信号格式转换
- 传送控制命令和状态信息

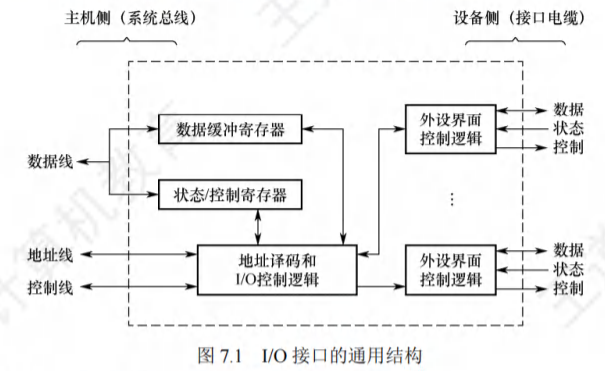

一个IO接口可能连接多个外设。
- 数据缓冲寄存器 暂存与CPU或内存之间传送的数据信息
- 状态寄存器 记录接口与设备的状态信息
- 控制寄存器 保存CPU对外设的控制信息
状态寄存器和控制寄存器在传送方向上是相反的，在访问时间上也是错开的，因此可将它们合二为一。
- 数据线：读/写数据、状态信息、控制信息和中断类型号
- 地址线：I/O接口中的寄存器的地址
- 控制线：读/写控制信号、中断请求和响应信号、仲裁信号和握手信号
I/O指令 特权指令，对数据缓冲寄存器、状态/控制寄存器的访问操作是通过相应的I/O指令来完成的。
I/O接口的类型
- 数据传送方式【外设和接口一侧——外部接口】
- 并行接口 一字节或一个字的所有位同时传送
- 串行接口 一位一位地有序传送
- 主机访问I/O设备的控制方式：程序查询接口、中断接口和DMA接口
- 功能选择的灵活性：可编程接口、不可编程接口
I/O端口 指I/O接口电路中可被CPU直接访问的寄存器，主要有数据端口、状态端口和控制端口
端口地址与编址方式
I/O端口对应于端口地址
独立编址
I/O映射方式，对所有的I/O端口单独进行编制，其地址空间与主存地址空间是两个独立的地址空间，其地址空间的范围可以与主存地址空间重叠。其访问需要使用专用I/O指令来表明访问的是I/O地址空间，I/O指令地地址码给出I/O端口号。
- 优点：地址线较少，I/O端口译码简单，寻址速度快；使用专用I/O指令，可使得程序更加清晰，便于理解和检查
- 缺点：I/O指令少，只提供简单的传输操作，程序设计的灵活性较差；控制复杂性较高
统一编制
存储器映射方式，I/O端口和主存在同一地址空间的不同分段中，根据地址范围区分I/O端口和主存单元，其访问只需要使用统一的访存指令。
- 优点：无需专门的I/O指令，使得CPU访问I/O的操作更加灵活和方便；I/O访问的保护机制可由虚拟存储管理系统来实现
- 缺点：端口地址占用了部分主存地址空间，使主存可用容量变小；译码电路更加复杂，降低了译码速度
三、I/O方式
程序查询方式
- 独占查询：一旦设备被启动，CPU就会以支持寻查询接口状态，CPU花费100%的时间用于I/O操作——CPU串行工作
- 定时查询：CPU周期性地查询接口状态，等到满足条件时传送数据，传送结束后返回用户程序，定时查询的时间间隔与设备的数据传输速率有关
优点是设计简单、硬件量少；缺点是CPU需要花费很多的时间查询和等待，CPU与设备串行工作，效率低。

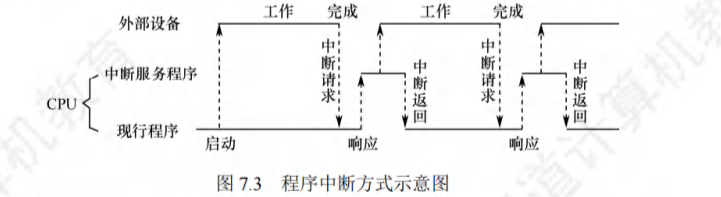

程序中断方式
程序中断是指在计算机执行程序的过程中，出现某些急需处理的异常情况或特殊请求，CPU暂时中止现行程序，而转去对这些异常情况或特殊请求进行处理，处理完毕后再返回到原程序的断点处，继续执行原程序。
工作流程
中断请求
- 中断请求标记触发器：当其状态为“1”时，表示该中断源有请求，这些触发器可组成中断请求标记寄存器
- 可屏蔽中断——INTR线，关中断模式下不响应
- 不可屏蔽中断——NMI线，关中断模式下可响应
中断响应判优
中断响应的判优通常是通过硬件排队器（或中断查询程序）实现的
- 不可屏蔽中断 > 内部异常 > 可屏蔽中断；
- 在内部异常中，硬件故障 > 软件中断；
- DMA 中断请求 > I/O 设备的中断请求；
- 在 I/O 传送类中断请求中，高速设备 > 低速设备；输入设备 > 输出设备；实时设备 > 普通设备
CPU 响应中断的条件
- 中断源有中断请求
- CPU允许中断及开中断（异常和不可屏蔽中断不受此限制）
- 一条指令执行完毕（异常不受此限制），且没有更紧迫的任务
CPU 响应中断的时间是在每条指令执行阶段的结束时刻
中断响应过程——中断隐指令
关中断，其目的是保证正常保护程序断点和现场信息
保存断点
异常和中断的差异
异常指令通常并没有执行成功，异常处理后要重新执行，所以其断点通常是当前指令的地址。中断的断点则是下一条指令的地址。
引出中断服务程序：硬件向量法和软件查询法
中断向量
每个中断源都有一个唯一的类型号，每个中断类型号都对应一个中断服务程序，每个中断服务程序都有一个入口地址，即中断向量，CPU必须找到入口地址。把系统中的全部中断向量集中存放到存储器的某个区域内，这个存放中断向量的存储区就称为中断向量表。
| 单级中断 | 多重中断 | |
|---|---|---|
| 1 | 关中断 | 关中断 |
| 2 | 保存断点 | 保存断点 |
| 3 | 中断服务程序寻址 | 中断服务程序寻址 |
| 4 | 保存现场 | 保存现场和屏蔽字 |
| 5 | - | 开中断 |
| 6 | 执行中断服务程序 | 执行中断服务程序 |
| 7 | - | 关中断 |
| 8 | 恢复现场 | 恢复现场和屏蔽字 |
| 9 | 开中断、中断返回 | 开中断、中断返回 |
其中，1~3由中断隐指令（硬件自动）完成；4~9由中断服务程序完成。
每个中断源都有一个屏蔽触发器（MASK），1表示屏蔽该中断源的请求，0表示可以正常请求，所有屏蔽触发器组合在一起便构成一个屏蔽字寄存器，屏蔽字寄存器的内容称为屏蔽字。
DMA方式
特点：
- 它使主存与 CPU 的固定联系脱钩，主存既可被 CPU 访问，又可被外设访问。
- 在数据块传送时，主存地址的确定、传送数据的计数等都由硬件电路直接实现。
- 主存中要开辟专用缓冲区，以及时提供和接收外设的数据。
- DMA 传送速度快，CPU和外设并行工作，提高了系统效率。
- DMA 在传送开始前要通过程序进行预处理，结束后要通过中断方式进行后处理。
构成
主存地址计数器
存放要交换数据的主存地址。在传送前，其保存的是传送数据的主存起始地址；每传送一个字，地址寄存器的内容就加1，直至该批数据传送完毕。
传送长度计数器
记录传送数据的总长度。在传送前，其记录的是该批数据的总字数；每传送一个字，计数器就减1，直至计数器为0，表示该批数据传送完毕。
数据缓冲寄存器
暂存每次传送的数据。通常，DMA 接口与主存之间的传送单位为字，而 DMA 与设备之间的传送单位可能为字节或位。
DMA 请求触发器
每当 IO 设备准备好数据后，发出一个控制信号，使 DMA 请求触发器置位。
“控制/状态”逻辑
用于指定传送方向，修改传送参数，并对DMA 请求信号、CPU 响应信号进行协调和同步。
中断机构
当一批数据传送完毕后触发中断机构，向CPU提出中断请求。

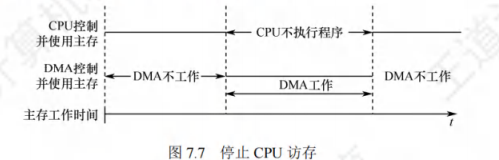

优点
控制简单，适用于数据传输速率很高的IO设备实现成组数据的传送；
缺点
DMA 在访问主存时，CPU基本上处于不工作状态。

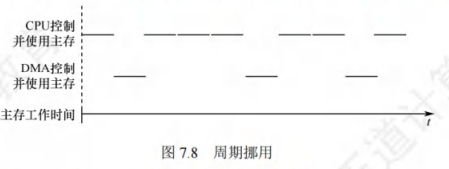

优点
既实现了 I/O 传送，又较好地发挥了主存与CPU 的效率；
缺点
每挪用一个主存周期，DMA接口都要申请、建立和归还总线控制权。

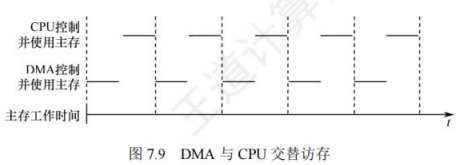

优点
不需要总线控制权的申请、建立和归还过程，具有很高的传送速率；
缺点
相应的硬件逻辑变得更复杂。
